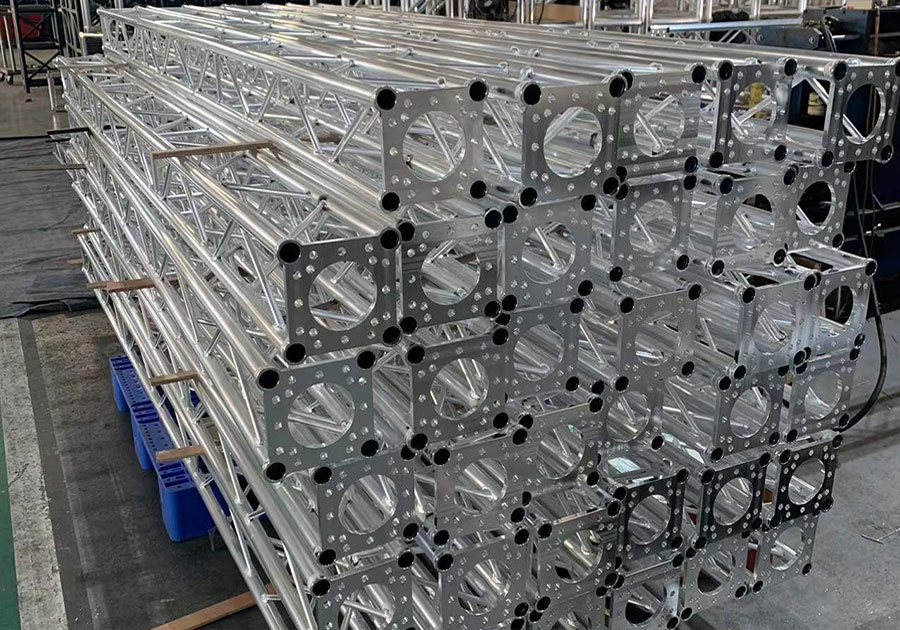

Quick 180 Truss
>>
180x180mm Plate Connect Truss.32x2mm
Main Tube.
(180x180mm轻便型板式桁架)
|
|
|
台湾及东南亚市场之轻便型桁架格规180x180mm使用的是32x2mm主管。(俗称180螺丝式轻便桁架)，较适合各种轻便场合,庙会
牌楼,展会隔间,市集摊贩,布景架,招牌架...,用途广泛。虽然不及插销式桁架之荷重能力,但是产品
由于轻便,运输方便,将是小型搭建商得力工具。本公司生产之桁架,焊接工艺及优良品质,已获各界采用与信任。
另外,其他方式的连接端板
或
孔位差異要求,皆可依客户要求制作。
. |
|
|
|
Java多层次网页.建议使用电脑浏览器浏览本网站,能有较多说明信息. |
|
|
 |
 |
 |
|
P18-40130
長3000mm板式輕型桁架 |
P18-40125
長2500mm板式輕型桁架 |
P18-40120
長2000mm板式輕型桁架 |
|
|
|
|
|
|
|
|
 |
 |
 |
|
P18-40115
長1500mm板式輕型桁架 |
P18-40110
長1000mm板式輕型桁架 |
P18-40105
長500mm板式輕型桁架 |
|
|
|
|
|
|
|
|
 |
 |
 |
|
P18-40104
長400mm板式輕型桁架 |
P18-40103
長300mm板式輕型桁架 |
P18-各種短料
10,
15, 18, 20, 25cm,等
各種特規或調整型短架 |
| |
|
|
| |
|
|
 |
 |
 |
|
P18-46180
180x180x180mm六面彎頭 |
P18-45180
(特規)
180x180x180mm五面彎頭 |
P18-Base
600x300x10mm Base Plate.
12孔鐵底板(鍍鋅或烤黑色) |
| |
|
|
|
請注意:
180x180桁架,價格低,焊點及工序繁多。量少恕不接單。除非搭購其他大架。 |
 |
| |
|
|
| Remarks :
|
|
Quatro P180 Truss:
Main
Tubes: Ø32mm x 2mm , Braces:
Ø10 x 2mm, Mat. EN-AW6061-T6.
|
|
以下測試為最大曲度值.. .
|
|
Average Load : kgs / meter |
|
2m |
4m |
6m |
8m |
 |
|
|
600 |
500 |
360 |
200 |
|
Deflection (mm) |
|
24 |
33 |
39 |
69 |
|
Load / kgs |
1m |
2m |
4m |
6m |
8m |
 |
600 |
500 |
400 |
300 |
180 |
|
Deflection (mm) |
26 |
30 |
39 |
48 |
80 |
|
|
Be Careful : Never overpass the load
specifications .
|
|
|
